Đồng hồ báo mức chênh áp CYJ-3-150 cho bồn khí lỏng cryogenic

• Đồng hồ CYJ-3-150 là thiết bị cơ khí đo chênh áp kiểu hai ống xếp, được sử dụng để theo dõi chênh lệch áp suất giữa hai điểm trên bồn hoặc hệ thống. Khi lắp đúng vào đường áp cao (HP) và áp thấp (LP) của bồn khí lỏng, giá trị chênh áp có thể được quy đổi thành chiều cao hoặc lượng chất lỏng theo mật độ môi chất và hình học bồn.

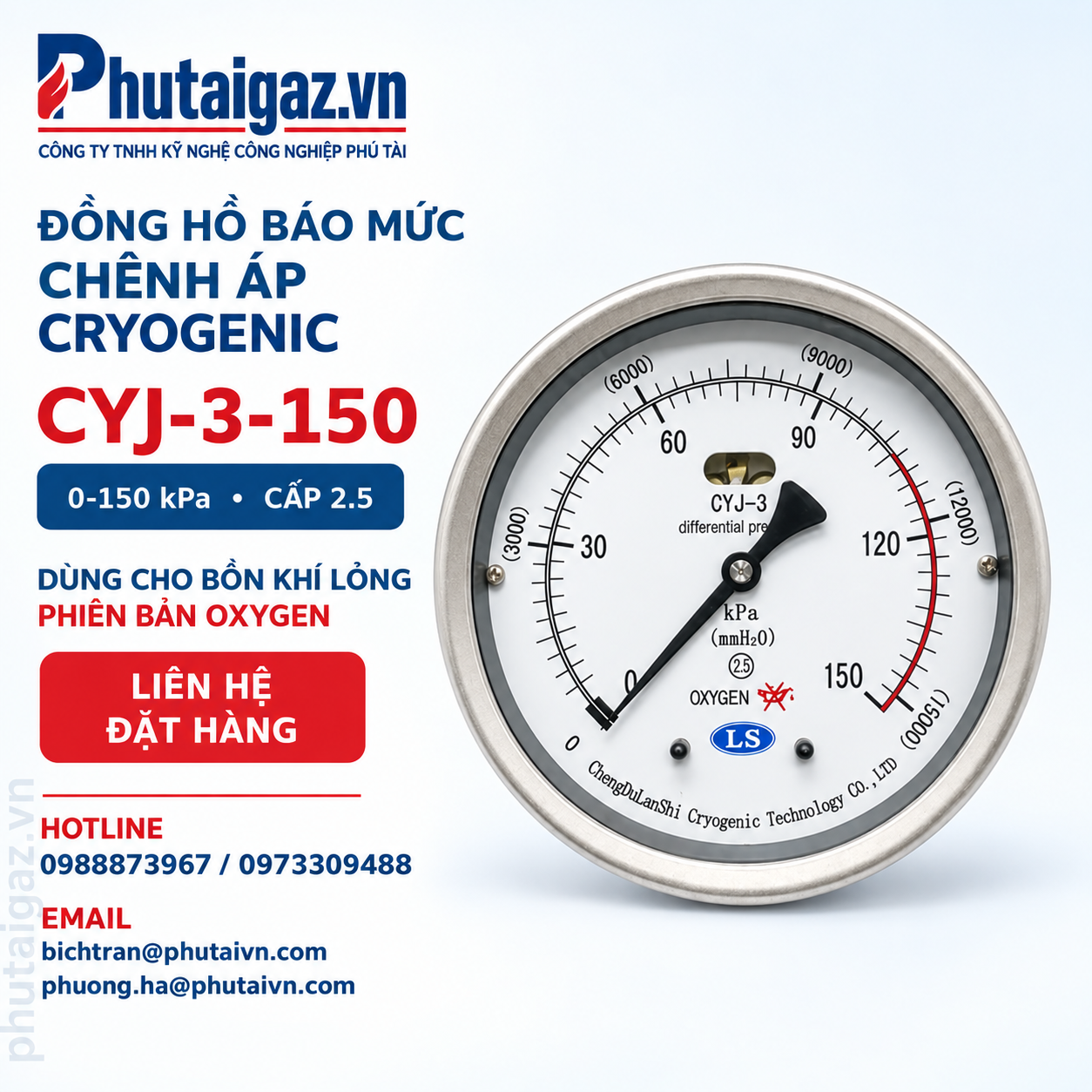

• Phiên bản trong ảnh có thang chính 0–150 kPa, thang phụ xấp xỉ 0–15.000 mmH₂O, cấp chính xác 2,5 và được đánh dấu OXYGEN trên mặt số. Mặt đồng hồ kích thước lớn, kim chỉ thị rõ và vỏ kim loại phù hợp cho việc quan sát tại hiện trường của bồn chứa, thiết bị cryogenic và cụm đường ống công nghiệp.

1. GIỚI THIỆU SẢN PHẨM

Điểm nổi bật của CYJ-3-150

• Đo chênh áp trực tiếp bằng cơ cấu cơ khí, không cần nguồn điện vận hành.
• Thang đo 0–150 kPa phù hợp với cấu hình được thể hiện trên mặt số của sản phẩm trong ảnh.
• Độ chính xác công bố ±2,5% toàn thang; kim lớn, dễ quan sát từ xa.
• Cơ cấu hai ống xếp cân bằng lực chênh áp, truyền chuyển động tới kim chỉ thị.
• Nhiệt độ môi trường làm việc theo hồ sơ đăng ký: −40°C đến +80°C.
• Có thể dùng trong giải pháp đo mức bồn khí lỏng sau khi xác nhận đúng dải, mật độ, chiều cao cột lỏng và kết nối.

Lưu ý kỹ thuật: CYJ-3-150 là đồng hồ đo chênh áp. Thiết bị chỉ trở thành “đồng hồ báo mức” khi hệ thống HP/LP, mật độ chất lỏng, chiều cao bồn và cách chia thang được thiết kế hoặc hiệu chuẩn tương ứng.

Ứng dụng đề xuất

• Thiết bị phù hợp cho các bồn chứa và hệ thống cần giám sát chênh áp hoặc quy đổi sang mức chất lỏng, đặc biệt trong ngành khí công nghiệp. Với phiên bản có dấu OXYGEN như ảnh, khách hàng cần yêu cầu hồ sơ xác nhận vệ sinh dùng cho oxy và vật liệu phần tiếp xúc trước khi lắp trên LOX.
• Bồn và thiết bị chứa oxy lỏng (LOX) – sau khi xác nhận khả năng dùng cho oxy.
• Bồn nitơ lỏng (LN₂), argon lỏng (LAr), CO₂ lỏng (LCO₂) hoặc LNG – chọn đúng biến thể và vật liệu.
• Theo dõi chênh áp qua thiết bị hoặc đường ống trong phạm vi dải đo cho phép.
• Thay thế đồng hồ cơ khí cũ khi kích thước, dải đo, ren và sơ đồ kết nối tương thích.

2. THÔNG SỐ KỸ THUẬT

Thông số dưới đây được tổng hợp từ mặt số sản phẩm và hồ sơ mô tả kiểu CYJ-3. Những mục không xuất hiện trong nguồn đã kiểm tra được để ở trạng thái “xác nhận theo bản vẽ/lô hàng”.

Giải thích thang kép kPa và mmH₂O

• Theo quy đổi vật lý, 1 kPa ≈ 101,97 mmH₂O. Vì vậy 150 kPa tương đương khoảng 15.296 mmH₂O. Mặt số trong ảnh sử dụng thang phụ làm tròn đến 15.000 mmH₂O; khi cần đo lường chính xác hoặc lập bảng quy đổi mức, nên sử dụng giá trị hiệu chuẩn và đơn vị được phê duyệt cho thiết bị cụ thể.

3. NGUYÊN LÝ ĐO VÀ CÁCH CHỌN

Nguyên lý hoạt động

• Áp suất từ hai đường đo tác động lên cụm ống xếp phía cao áp và thấp áp. Chênh lệch lực làm biến dạng các phần tử đàn hồi; chuyển động này được truyền qua cơ cấu cơ khí tới kim chỉ thị trên mặt số. Khi dùng đo mức bồn kín, đường HP thường lấy tại vùng chất lỏng phía dưới và đường LP lấy tại vùng hơi phía trên, nhưng cấu hình thực tế phải theo bản vẽ của bồn và nhà sản xuất đồng hồ.
• Công thức cơ sở: ΔP = ρ × g × h. Trong đó ΔP là chênh áp, ρ là khối lượng riêng của chất lỏng, g là gia tốc trọng trường và h là chiều cao cột chất lỏng.

Dữ liệu cần cung cấp khi đặt hàng

• Môi chất: LOX, LN₂, LAr, LCO₂, LNG hoặc môi chất khác.
• Chiều cao cột chất lỏng hữu ích và hình học bồn nằm/ngang hoặc đứng.
• Dải đo mong muốn theo kPa, mmH₂O, phần trăm mức hoặc đơn vị thể tích.
• Áp suất làm việc và áp suất thiết kế của bồn; áp suất tĩnh trên hai phía đồng hồ.
• Kiểu, cỡ và hướng ren/kết nối; khoảng cách lắp đặt và yêu cầu giá đỡ.
• Yêu cầu vệ sinh dùng cho oxy, vật liệu phần tiếp xúc và chứng chỉ kèm theo.
• Ảnh mặt sau, tem, số seri và bản vẽ đồng hồ cũ nếu mua thay thế.

Cách xác định dải đo phù hợp

• Tính hoặc lấy từ hồ sơ bồn giá trị chênh áp lớn nhất tại mức đầy cho đúng môi chất và nhiệt độ làm việc.
• Chọn toàn thang bao phủ giá trị chênh áp tối đa, đồng thời vẫn bảo đảm độ phân giải tại vùng vận hành thông thường.
• Đối chiếu giới hạn áp suất tĩnh, quá áp, nhiệt độ và vật liệu của đúng biến thể CYJ-3.
• Xác nhận bảng quy đổi từ kPa sang % mức, chiều cao hoặc thể tích theo hình học bồn trước khi nghiệm thu.
• Không chọn chỉ theo đường kính mặt: Hai đồng hồ cùng kích thước có thể khác dải đo, vật liệu, kết nối và giới hạn áp suất tĩnh. Cần xác nhận đầy đủ mã biến thể và hồ sơ kỹ thuật.

4. HƯỚNG DẪN LẮP ĐẶT, VẬN HÀNH VÀ BẢO DƯỠNG

Lắp đặt

• Kiểm tra model, dải đo, dấu OXYGEN, số seri, tình trạng niêm kín và chứng chỉ trước khi lắp.
• Lắp đồng hồ theo đúng tư thế thiết kế; sử dụng giá đỡ chắc chắn, tránh để tải trọng đường ống tác động lên thân đồng hồ.
• Kết nối đúng cổng HP và LP. Lắp cụm van cân bằng/van khóa theo sơ đồ của bồn để có thể cô lập và cân bằng áp an toàn.
• Đường impulse phải sạch, kín, có độ dốc và cấu hình phù hợp để hạn chế bẫy lỏng, bẫy khí hoặc ngưng tụ gây sai số.
• Với hệ oxy, toàn bộ phần tiếp xúc phải được kiểm soát sạch dầu mỡ; không dùng vật tư hoặc chất làm kín chưa được phê duyệt cho oxy.

Trình tự đưa vào sử dụng đề nghị

• Đóng các van cách ly HP/LP và mở van cân bằng theo đúng quy trình của cụm van.
• Kiểm tra điểm 0; chỉ hiệu chỉnh khi được nhà sản xuất hoặc quy trình bảo trì cho phép.
• Mở phía LP và HP từ từ theo trình tự trong hướng dẫn thiết bị, tránh gây sốc chênh áp lên cơ cấu đo.
• Đóng van cân bằng, quan sát kim tăng ổn định và kiểm tra rò rỉ toàn bộ mối nối.
• So sánh chỉ thị với mức chuẩn, dữ liệu bồn hoặc phương pháp đo độc lập trước khi đưa vào vận hành chính thức.

Bảo dưỡng và kiểm tra định kỳ

• Kiểm tra kim về 0 khi hai phía được cân bằng và không còn chênh áp.
• Kiểm tra rung, ăn mòn, nứt kính, cong vỏ, rò rỉ và tình trạng đường impulse.
• Đối chiếu chỉ thị với chuẩn hoặc phương pháp tham chiếu theo chu kỳ quản lý đo lường của đơn vị.
• Không tháo đồng hồ khi hệ thống còn áp suất hoặc còn môi chất lạnh sâu.
• Thay thế hoặc hiệu chuẩn khi kim kẹt, sai lệch vượt giới hạn, vỏ biến dạng hoặc có dấu hiệu quá áp.
• An toàn oxy: Dòng chữ OXYGEN trên mặt số không thay thế chứng nhận sạch dùng cho oxy. Trước khi lắp cho LOX/O₂, phải xác nhận hồ sơ vệ sinh, vật liệu, chất làm kín và quy trình lắp đặt đúng lô hàng.
